SDJ Series ACIM Controller (3KW)
SDJ serie motorcontroller (3KW) produktbeskrivelse
SDJ serie AC controller er en driver udviklet til AC elektriske køretøjer i lavspænding.Som drivudstyret med høj pålidelighed og stor drejningsmoment asynkron motor, designet med fire kvadranter vektorkontrolmetode, kan den kontrollere motorhastigheden og drejningsmomentet præcist.Det er meget udbredt i ren elektrisk personbil, lavhastigheds A00 klasse personbil, elektrisk sightseeing køretøj, elektrisk feje køretøj, elektrisk logistik køretøj osv.
SDJ-seriens AC-controller vedtager digital drevstyring med DSP som kernen, og beskyttelsesniveauet når IP67.Controlleren vedtager asynkron motor med høj pålidelighed og højt drejningsmoment som drivenhed, der har egenskaberne lille størrelse, let vægt, høj pålidelighed og hurtig respons.Med energifeedback-funktion til at øge cruising-kilometertal;og flere beskyttelsesdesigns såsom begrænset strøm, overstrøm, overtemperatur, låst rotor, kortslutning osv.
Funktioner
●Controlleren anvender den tyske DSP, et internationalt almindeligt digitalt drev som en kernekontrolchip, der hjælper med at opbygge en god platform for motorstyringsalgoritme.
●Ved at bruge højeffekt MOSFET-røret til kraftenhed kan det realisere den effektive energiomdannelse.
●Multipel sikkerhedsbeskyttelse til CAN-interface og sikkerhedscertificeringsstyring af lithiumbatteri BMS.
●Understøtter kortslutningsbeskyttelse (fase - jord, fase - fase, fase - kilde), overbelastning, overtemperatur, overspændingsbeskyttelse.
●En pålidelig og fleksibel regenerativ bremseteknologi kan forbedre kørselsafstanden for at imødekomme kundens behov, selv ved lavhastighedskørsel.
●Brug af mikrobevægelsesteknologi & langsom nedstigning og bakkeholdende teknologi til stejle skråninger, kraftigere klatreevne, stabil bakkehold, stærkere opstart.
●Brug fremragende optimeringsalgoritme og frekvens 0 til 300 HZ for at reducere støj og vibrationsamplitude.
●Perfekt fejlbeskyttelsesfunktion, summeren minder om alle slags fejl, det er praktisk vedligeholdelse.
●Vedtager CAN-bus-teknologi for at reducere ledninger forbundet, parameteren kan justeres, og den er programmerbar online.
●Vedtager kompatibelt design for at gøre volumen mindre og vægten lettere.Selvlærende funktion, forenkler installationen og fejlfindingstrinene.
For bilfirmaer: nem lastning, bekymringsfrit eftersalg
●Stærk tilpasningsevne og selvlærende funktion
●Berømte fabriksenheder, pålidelig kvalitet
●Selvdetekterende fejlalarmfunktion
For brugere: stærk oplevelse, overbærende galop
●Kørslen er jævn, starten er stærk, og accelerationen er stærk
●Stort drejningsmoment, stærk klatreevne, anti-slip på skråningen
●Energifeedback, øg cruiserækkevidden, øg batteriets levetid
Produkt: professionelt design, omtanke
●Stabil ydeevne
●Perfekt sikkerheds- og beskyttelsesdesign
Specifikation
| Controller model | SDJ-7,5KW | |||
| Elektrisk | Indgang (DC/V) | 72V | 96V | 144 V |
| Maks. strømudgang (AC/A) | 400A | 320A | 250A | |
| Nominel strømudgang (AC/A) | 115A | 78A | 52A | |
| Maks. udgangseffekt (KW) | 30 | 30 | 30 | |
| Maks. frekvensoutput (Hz) | 300 | 300 | 300 | |
| Arbejdsmiljøtemperaturområde (℃) | -30°C--+55°C | |||
| Opbevaringsmiljøets temperaturområde (℃) | -40°C---+70°C | |||
| IP klasse | IP67 | |||
| Isoleret ydeevne | 72V/96V Input & output til skallen DC1000V, lækstrøm 0,05mA, isoleret modstand 20MΩ | |||
| 144V Input & output til skallen DC2100V, lækstrøm 2,1mA, isoleret modstand 1MΩ | ||||
| Controller effektivitet | 0,98 | |||
| Kølemetode | Naturlig køling/luftkøling | |||
| Kontrolmetode | Vektor kontrol | |||
| Motortype | Asynkron motor | |||
| Vibrationsstandard | GB/T2423 | |||
| Kommunikationsmetode | KAN | |||
| Vægt (Kg) | 4 kg | |||

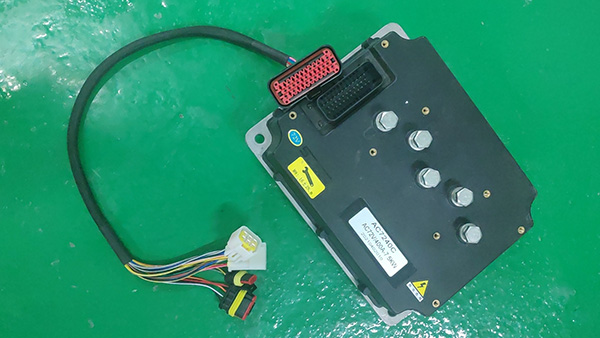

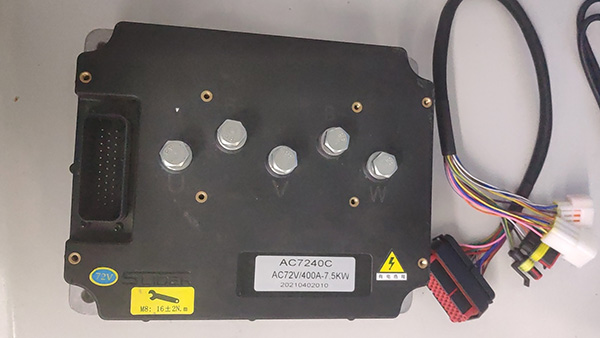

Produktfoto

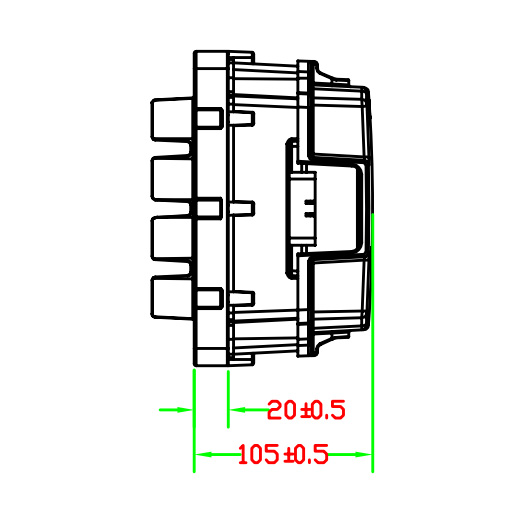

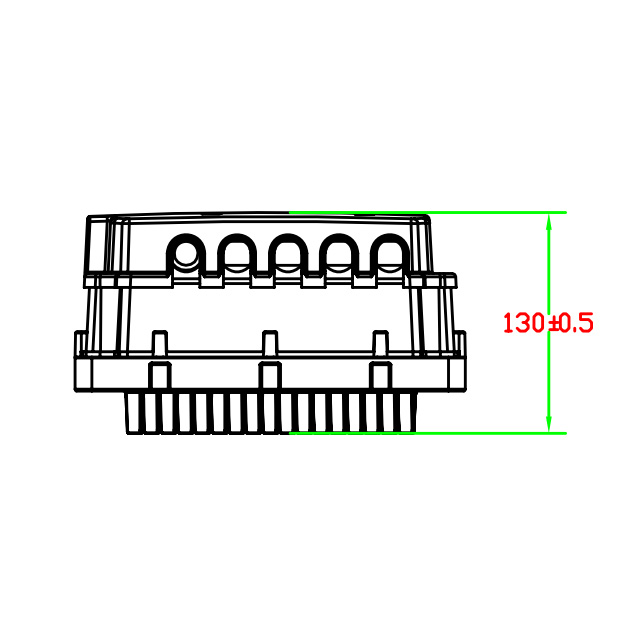

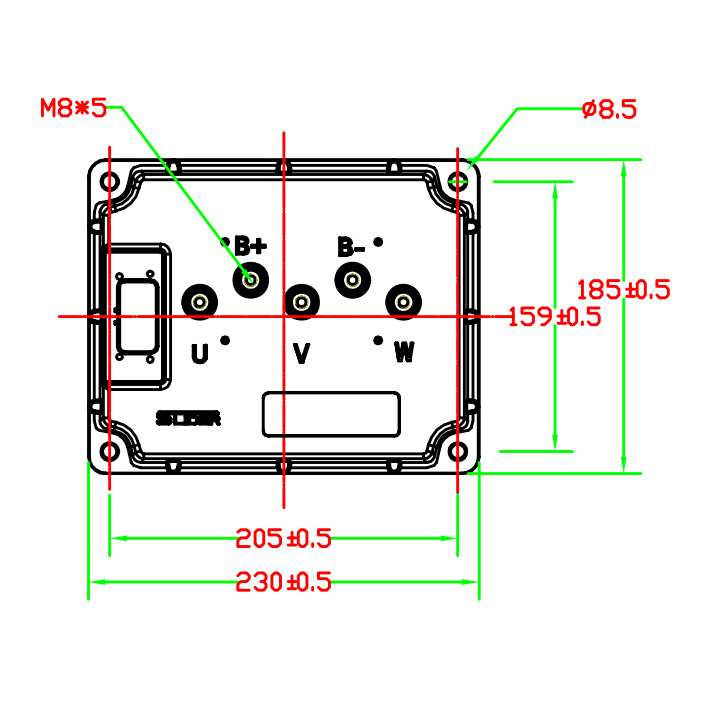

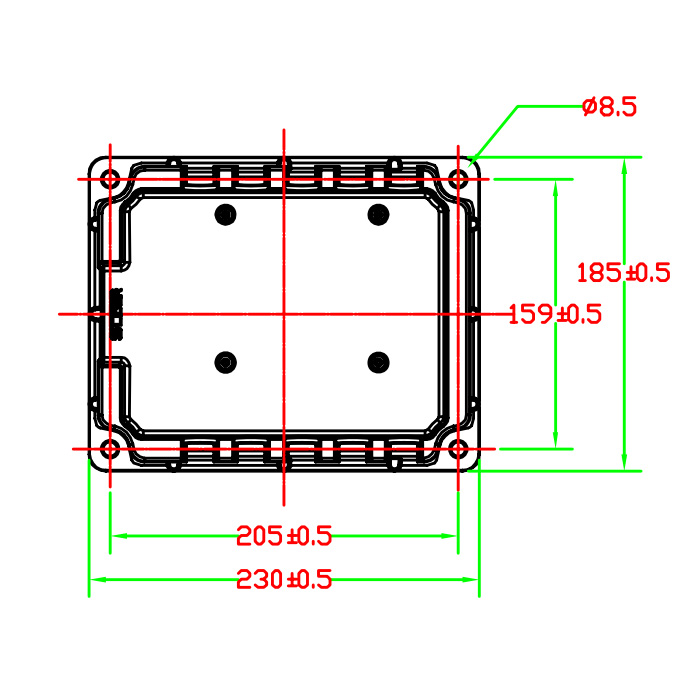

Dimensionstegninger
